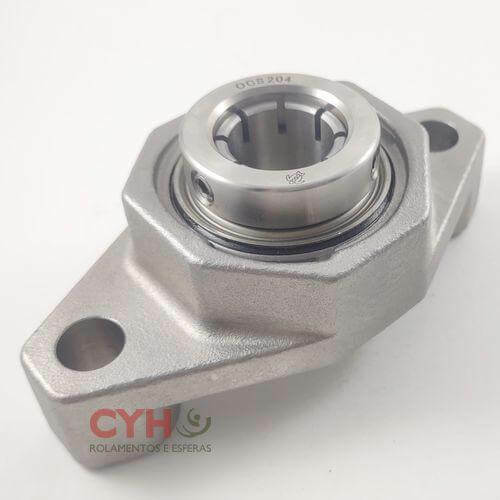

OCSHFL 204 Mancal Flange 2 Furos em Inox

OCSHFL 204 é um mancal tipo Flange de 2 furos, elevado, em aço inox, resistente à água - linha Saniline, com certificação IP69K, para eixo de 20mm.

Ele conta com o rolamento de esferas OCS204 / SUC 204, com os aneis e as esferas em aço inox 440C e os outros componentes (gaiola, blindagem, colar) são em inox 304. Já o mancal é em inox 316.

Este conjunto (mancal + rolamento) é certificado com IP69K, que verifica a proteção contra entrada de poeira, alta temperatura e alta pressão de água. A elevação da base ajuda na prevenção contra bactérias e estão em conformidade com a HACCP/HARPC. Se necessário, pode-se adquirir as tampas separadamente. Uma das melhorias está nos furos dos mancais, que possuem aberturas laterais para permitir o escoamento da água.

O código deste item é OCSHFL 204:

    OC: Fixação OCCLOC desenvolvida pelo COC para facilitar a instalação e permitir o uso em eixos menos precisos (h9)

    S: Aço inoxidável

    H: Com elevação. Facilita operação CIP (clean-in-place).

    FL: Mancal flangeado, 2 furos

    204: Código do rolamento

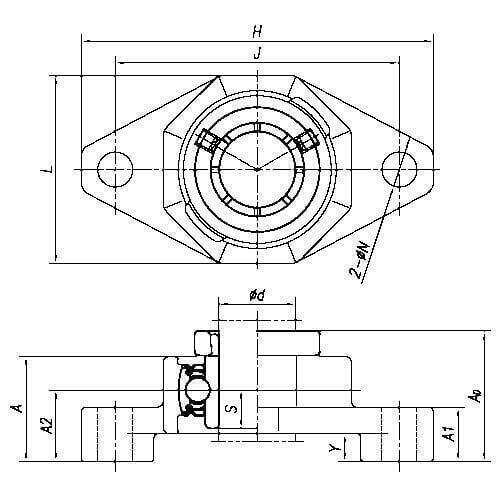

Dimensões

Shaft 20mm

H 4 7/16pol ~ 113mm

L 2 9/32pol ~ 58mm

A 1 19/32pol ~ 40,7mm

J 3 35/64pol ~ 90mm

N 15/32pol ~ 12mm

A1 57/64pol ~ 22,7mm

A2 1 3/32pol ~ 27,7mm

A0 1 51/64pol ~ 45,7mm

S 1/2pol ~ 12,7mm

Y 1/2pol ~ 12,7mm

Bolt Size 3/8 ~ M10

Geral

Material Mancal Aço inox 316

Material Rolamento Aço inox 440C (aneis e esferas) e 304

Peso Aprox. 0,8kg

NCM 8483.20.00

Dados Técnicos

Capacidade de Carga Dinâmica - Cr 11,1 kN

Capacidade de Carga Estática - Cor 5,41 kN

Observação Valores base do rolamento

Referências Similares

COC OCSFL204

Dodge F2BSO-SCFS-20M-SHFS

IPTCI SUCSOFL204

KML SSUCFLSOSO204
