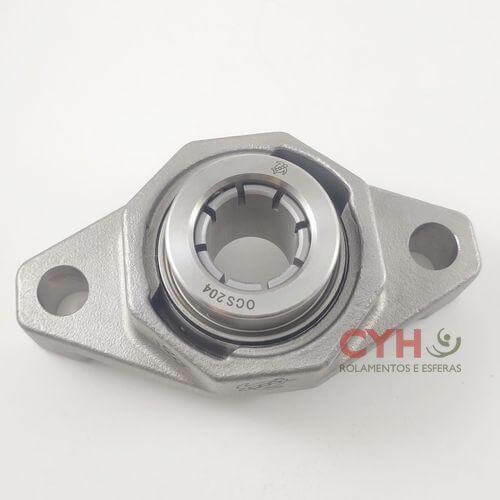

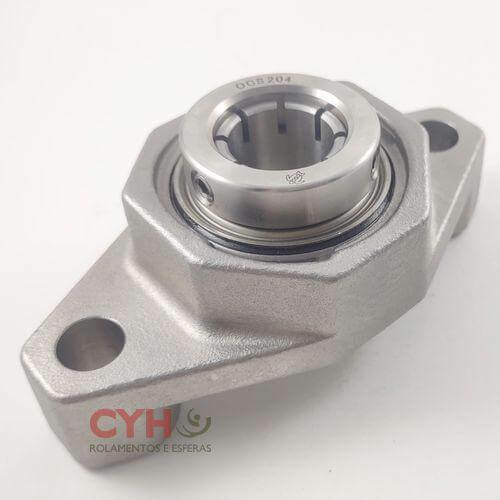

OCSHFL206 Mancal Flange 2 Furos em Inox

OCSHFL 206 é um mancal tipo Flange de 2 furos, elevado, em aço inox, resistente à água - linha Saniline, com certificação IP69K, para eixo de 30mm.

Ele conta com o rolamento de esferas OCS206 / SUC 206, com os aneis e as esferas em aço inox 440C e os outros componentes (gaiola, blindagem, colar) são em inox 304.

Já o mancal é em inox 316.

Este conjunto (mancal + rolamento) é certificado com IP69K, que verifica a proteção contra entrada de poeira, alta temperatura e alta pressão de água. A elevação da base ajuda na prevenção contra bactérias e estão em conformidade com a HACCP/HARPC. Se necessário, pode-se adquirir as tampas separadamente. Uma das melhorias está nos furos dos mancais, que possuem aberturas laterais para permitir o escoamento da água.

O código deste item é OCSHFL 206:

    OC: Fixação OCCLOC desenvolvida pelo COC para facilitar a instalação e permitir o uso em eixos menos precisos (h9)

    S: Aço inoxidável

    H: Com elevação. Facilita operação CIP (clean-in-place).

    FL: Mancal flangeado, 2 furos

    206: Código do rolamento

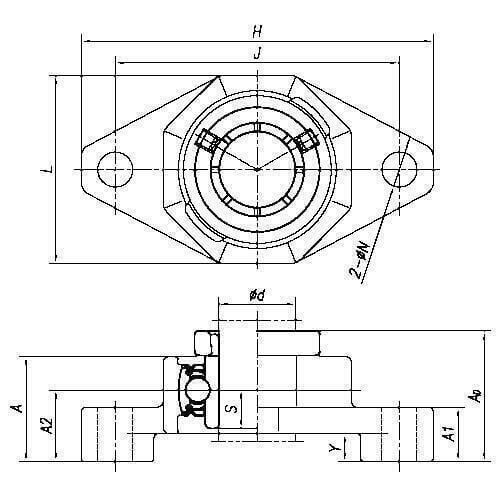

Dimensões

Shaft 30mm

H 5 13/16pol ~ 148mm

L 3pol ~ 76mm

A 1 25/32pol ~ 42,7mm

J 4 19/32pol ~ 117mm

N 5/8pol ~ 16mm

A1 57/64pol ~ 22,7mm

A2 1 13/64pol ~ 30,7mm

A0 2 5/64pol ~ 52,9mm

S 5/8pol ~ 15,9mm

Y 1/2pol ~ 12,7mm

Bolt Size 1/2 ~ M14

Geral

Material Mancal Aço inox 316

Material Rolamento Aço inox 440C (aneis e esferas) e 304

Peso Aprox. 1,25kg

NCM 8483.20.00

Dados Técnicos

Capacidade de Carga Dinâmica - Cr 16,7 kN

Capacidade de Carga Estática - Cor 9,11 kN

Observação Valores base do rolamento
